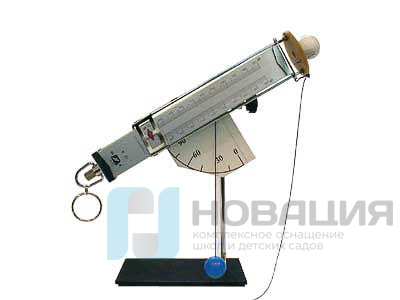

Пистолет баллистический

Размеры: длина 290 мм, ширина динамометра 35 мм, ширина самой широкой части с транспортиром 100 мм (с индикатором угла выстрела 135 мм).

Пистолет баллистический предназначен как для постановки демонстрационных, так и лабораторных опытов.

С помощью пружины прибора можно демонстрировать взаимодействие тел, потенциальную энергию пружины, а также движение тела, брошенного горизонтально, под углом к горизонту и вертикально вверх.

С помощью прибора можно ставить фронтальные лабораторные работы и работы физического практикума: зависимость силы упругости от удлинения пружины, определение коэффициента жесткости пружины, исследование зависимости дальности полета снаряда от угла вылета, определение дальности полета снаряда при горизонтальной стрельбе, определение начальной скорости, дальности полета и высоты подъема снаряда при стрельбе под углом 45, сравнение импульса силы упругости пружины с изменением импульса снаряда, сравнение работы силы упругости с изменением кинетической энергии тела.

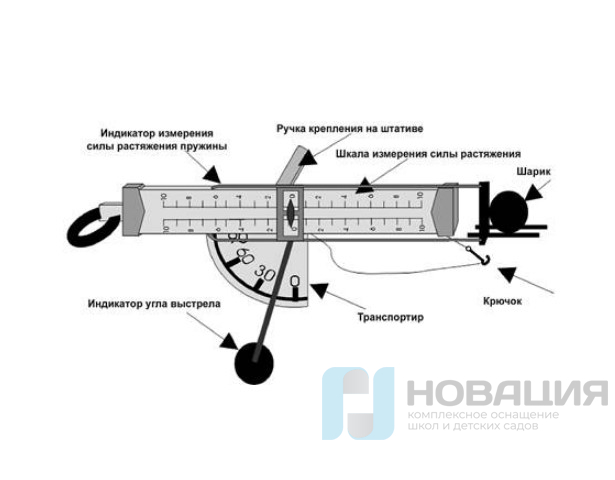

Пистолет баллистический сконструирован на базе динамометра. Динамометр двухсторонний, имеет шкалу с нулем посередине и пределы измерения в обе стороны 10Н, цена деления шкалы - 0,2Н. Стрелочный указатель может перемещаться вдоль шкалы по направляющим, точная установка указателя против деления шкалы осуществляется винтом. На концах направляющих закреплена круглая площадка. Для установки снаряда (шарика) на ней расположены два штыря. В сжатом состоянии пружина динамометра удерживается с помощью проволочного крючка.

Для определения угла наклона прибора служит транспортир с ценой деления 150 с отвесом. При использовании прибора в качестве динамометра к площадке прицепляют крючок для подвешивания грузов. При проведении лабораторных работ прибор закрепляют на штативе с помощью стержня и муфты.
